亚马逊自动补货系统技术解析

一、系统概述

1.1 自动补货系统的定位与目标

解决的核心问题：库存与需求的动态平衡
系统输入：销售数据、库存数据、供应商数据、外部市场数据
系统输出：补货决策（补什么、补多少、什么时候补、补到哪个仓库）
关键性能指标：
- 预测准确率 (Forecast Accuracy)
- 补货及时率 (Replenishment Timeliness)
- 库存周转率 (Inventory Turnover)
- 缺货率 (Stockout Rate)

1.2 业务场景

FBA模式：Fulfillment by Amazon，亚马逊代发货
AWD协同：Amazon Warehousing and Distribution，上游仓储
多仓库协调：不同区域仓库间的库存调拨与补货

二、系统架构设计

2.1 整体架构

架构图：

@startuml
skinparam backgroundColor transparent
skinparam componentStyle rectangle

title 亚马逊自动补货系统 - 整体架构图

package "数据采集层" as DataCollection #E8F5E9 {
    [库存系统] as Inventory
    [订单系统] as Order
    [供应商系统] as Supplier
    [物流系统] as Logistics
    [外部数据源] as External
}

package "数据处理层" as DataProcessing #E3F2FD {
    [消息队列\nKafka/Kinesis] as MQ
    [流处理引擎\nFlink/Spark Streaming] as Stream
    [批处理引擎\nSpark] as Batch

    database "数据湖\nS3" as DataLake
    database "数据仓库\nRedshift" as DW
    database "实时数据库\nDynamoDB" as RealTimeDB
    database "时序数据库\nInfluxDB" as TSDB
}

package "预测计算层" as Prediction #FFF3E0 {
    [特征工程服务] as Feature
    [模型训练平台\nSageMaker] as Training
    [模型服务\nTorchServe] as ModelServing
    [预测结果缓存\nRedis] as PredCache
}

package "决策引擎层" as Decision #FCE4EC {
    [规则引擎\nDrools] as Rules
    [优化求解器\nOR-Tools] as Optimizer
    [决策服务] as DecisionService
    [工作流引擎\nAirflow] as Workflow
}

package "执行层" as Execution #F3E5F5 {
    [订单生成服务] as OrderGen
    [供应商对接服务] as SupplierAPI
    [状态机管理] as StateMachine
    [监控告警\nPrometheus] as Monitor
}

' 数据采集层 -> 数据处理层
Inventory --> MQ
Order --> MQ
Supplier --> MQ
Logistics --> MQ
External --> Batch

' 数据处理层内部
MQ --> Stream
Stream --> RealTimeDB
Stream --> TSDB
Batch --> DataLake
DataLake --> DW

' 数据处理层 -> 预测计算层
DW --> Feature
RealTimeDB --> Feature
Feature --> Training
Training --> ModelServing
ModelServing --> PredCache

' 预测计算层 -> 决策引擎层
PredCache --> DecisionService
Rules --> DecisionService
Optimizer --> DecisionService
DecisionService --> Workflow

' 决策引擎层 -> 执行层
Workflow --> OrderGen
OrderGen --> SupplierAPI
OrderGen --> StateMachine
StateMachine --> Monitor

@enduml

正在加载图表...

2.2 数据流图

数据流图：

@startuml
skinparam backgroundColor transparent

title 自动补货系统 - 数据流图

|数据源|
start
:销售订单数据;
:库存变更数据;
:供应商库存数据;
:市场趋势数据;

|数据采集|
:CDC捕获变更;
:API拉取外部数据;
:发送到Kafka;

|实时处理|
:Flink消费消息;
:数据清洗去重;
:实时聚合计算;
fork
    :写入时序DB\n(库存水位);
fork again
    :写入实时DB\n(销售指标);
fork again
    :触发补货检查;
end fork

|批处理|
:每日定时任务;
:Spark批量处理;
:特征工程计算;
:写入数据仓库;

|预测服务|
:加载特征数据;
:调用ML模型推理;
:生成45天销量预测;
:缓存预测结果;

|决策引擎|
:读取预测结果;
:计算安全库存;
:应用业务规则;
:优化求解补货量;
:生成补货计划;

|执行层|
:创建补货订单;
:通知供应商;
:跟踪订单状态;
:更新库存预期;

|监控反馈|
:记录执行结果;
:计算准确率指标;
:反馈模型优化;
stop

@enduml

正在加载图表...

2.3 微服务架构图

微服务架构图：

@startuml
skinparam backgroundColor transparent
skinparam componentStyle rectangle
top to bottom direction

title 自动补货系统 - 微服务架构图

' ===== 入口层 =====
cloud "API Gateway" as Gateway #E8EAF6

' ===== 核心服务层 =====
rectangle "核心服务层" #F5F5F5 {
    together {
        [库存服务] as InvSvc #C8E6C9
        [预测服务] as FcstSvc #BBDEFB
        [决策服务] as DecSvc #FFE0B2
        [订单服务] as OrdSvc #F8BBD9
        [供应商服务] as SupSvc #E1BEE7
    }
}

' ===== 消息队列 =====
queue "Kafka" as Kafka #FFF9C4

' ===== 数据存储层 =====
rectangle "数据存储层" #FAFAFA {
    database "MySQL" as MySQL
    database "DynamoDB" as Dynamo
    database "Redis" as Redis
    database "S3" as S3
}

' ===== 连接关系 =====
' Gateway到服务
Gateway -down-> InvSvc
Gateway -down-> FcstSvc
Gateway -down-> DecSvc
Gateway -down-> OrdSvc

' 服务间调用 (gRPC)
DecSvc -right-> InvSvc : gRPC
DecSvc -left-> FcstSvc : gRPC
OrdSvc -right-> SupSvc : gRPC

' Kafka消息流
InvSvc -down-> Kafka : 发布事件
OrdSvc -down-> Kafka : 发布事件
Kafka -down-> DecSvc : 消费
Kafka -down-> FcstSvc : 消费

' 数据存储
InvSvc -down-> Dynamo
InvSvc -down-> Redis
FcstSvc -down-> S3
OrdSvc -down-> MySQL
DecSvc -down-> Redis

note bottom of Kafka
  **异步消息**
  库存变更事件
  订单状态事件
end note

note as N1
  **支撑服务 (所有服务共享)**
  • 注册中心 (Service Registry)
  • 配置中心 (Config Center)
  • 链路追踪 (Jaeger)
end note

@enduml

正在加载图表...

三、核心业务流程与技术实现

3.1 库存监控与数据采集流程

时序图：

@startuml
skinparam backgroundColor transparent

title 库存监控与数据采集 - 时序图

participant "库存系统" as Inv
participant "CDC组件\nDebezium" as CDC
participant "Kafka" as Kafka
participant "Flink" as Flink
participant "时序DB\nInfluxDB" as TSDB
participant "实时DB\nDynamoDB" as Dynamo
participant "决策服务" as Decision

== 库存变更捕获 ==
Inv -> CDC: 库存扣减/入库
CDC -> Kafka: 发送变更事件\n{sku, qty, timestamp, type}
Kafka -> Flink: 消费消息

== 实时处理 ==
Flink -> Flink: 数据清洗\n去重、格式化
Flink -> Flink: 窗口聚合\n(5分钟滑动窗口)
Flink -> TSDB: 写入库存时序数据
Flink -> Dynamo: 更新实时库存快照

== 阈值检查 ==
Flink -> Flink: 检查库存水位
alt 库存 < 安全库存
    Flink -> Kafka: 发布补货触发事件
    Kafka -> Decision: 消费触发事件
    Decision -> Decision: 启动补货决策流程
else 库存正常
    Flink -> Flink: 继续监控
end

@enduml

正在加载图表...

3.2 需求预测流程

时序图：

@startuml
skinparam backgroundColor transparent

title 需求预测流程 - 时序图

participant "定时调度\nAirflow" as Scheduler
participant "特征服务" as Feature
participant "数据仓库\nRedshift" as DW
participant "模型服务\nSageMaker" as Model
participant "Redis缓存" as Redis
participant "决策服务" as Decision

== 每日批量预测 (T+1) ==
Scheduler -> Feature: 触发特征计算任务
Feature -> DW: 查询历史销售数据\n(过去365天)
DW --> Feature: 返回数据
Feature -> DW: 查询商品属性数据
DW --> Feature: 返回数据
Feature -> Feature: 特征工程\n- 时间特征\n- 销售特征\n- 商品特征\n- 外部特征

Feature -> Model: 批量推理请求\n{sku_list, features}
Model -> Model: TFT模型推理
Model --> Feature: 返回预测结果\n{sku: [day1..day45]}

Feature -> Redis: 缓存预测结果\nTTL=24h
Feature -> Scheduler: 任务完成

== 实时预测调整 ==
Decision -> Redis: 查询预测结果
Redis --> Decision: 返回缓存预测
alt 热销商品需要实时调整
    Decision -> Model: 实时推理请求
    Model --> Decision: 返回最新预测
    Decision -> Redis: 更新缓存
end

@enduml

正在加载图表...

预测模型架构图：

@startuml
skinparam backgroundColor transparent

title TFT预测模型架构 - 组件图

package "输入层" {
    [静态特征\n商品属性、类目] as Static
    [已知时变特征\n节假日、促销计划] as Known
    [观测时变特征\n历史销量、价格] as Observed
}

package "特征处理" {
    [Variable Selection\nNetwork] as VSN
    [GRN\nGated Residual Network] as GRN
}

package "时序编码" {
    [LSTM Encoder\n历史序列编码] as Encoder
    [LSTM Decoder\n未来序列解码] as Decoder
}

package "注意力机制" {
    [Multi-Head\nAttention] as Attention
    [Interpretable\nAttention] as InterpAttn
}

package "输出层" {
    [Quantile Output\np10, p50, p90] as Output
}

Static --> VSN
Known --> VSN
Observed --> VSN
VSN --> GRN
GRN --> Encoder
Encoder --> Attention
Known --> Decoder
Attention --> Decoder
Decoder --> InterpAttn
InterpAttn --> Output

note right of Output
  输出未来45天
  销量预测及置信区间
end note

@enduml

正在加载图表...

3.3 补货决策流程

活动图：

@startuml
skinparam backgroundColor transparent

title 补货决策流程 - 活动图

start

:接收决策触发信号;
note right: 定时触发 或 库存告警触发

:获取SKU列表;

partition "循环处理每个SKU" {
    :查询预测结果\n(未来45天销量预测);

    :查询当前库存状态;
    note right
      - 可用库存
      - 在途库存
      - 预留库存
    end note

    :获取供应商参数;
    note right
      - 补货周期(Lead Time)
      - 最小起订量(MOQ)
      - 供货能力
    end note

    :计算安全库存;
    note right
      safety_stock = Z * σ * √LT
      Z: 服务水平系数
      σ: 需求标准差
      LT: 补货周期
    end note

    :计算补货点(ROP);
    note right
      ROP = LT期间预测销量 + 安全库存
    end note

    if (可用库存 + 在途库存 < ROP?) then (是)
        :计算基础补货量;
        note right
          order_qty = 订货周期销量
                    + 安全库存
                    - 可用库存
                    - 在途库存
        end note

        :应用约束条件;

        if (< MOQ?) then (是)
            if (值得补货?) then (是)
                :调整到MOQ;
            else (否)
                :跳过本次补货;
                stop
            endif
        endif

        if (> 仓库容量?) then (是)
            :调整到最大容量;
        endif

        if (> 预算限制?) then (是)
            :调整到预算内;
        endif

        :生成补货建议;
        note right
          {sku, qty, supplier,
           warehouse, priority}
        end note

    else (否)
        :无需补货;
    endif
}

:汇总所有补货建议;

:多仓库分配优化;
note right
  使用线性规划
  优化目标：最小化成本
  约束：时效、容量、预算
end note

:生成最终补货计划;

:提交审批/自动执行;

stop

@enduml

正在加载图表...

补货量计算核心算法：

# 伪代码示例
def calculate_replenishment(sku: str) -> Optional[ReplenishmentOrder]:
    """计算单个SKU的补货量"""

    # 1. 获取预测数据
    forecast = prediction_service.get_forecast(sku, days=45)

    # 2. 获取库存数据
    current_stock = inventory_service.get_available_stock(sku)
    in_transit = inventory_service.get_in_transit_stock(sku)

    # 3. 获取供应商参数
    supplier = supplier_service.get_primary_supplier(sku)
    lead_time = supplier.lead_time_days
    moq = supplier.min_order_quantity

    # 4. 计算安全库存
    daily_sales_std = np.std(forecast[:30])
    service_level_z = 1.65  # 95%服务水平
    safety_stock = service_level_z * daily_sales_std * np.sqrt(lead_time)

    # 5. 计算补货点
    lead_time_demand = sum(forecast[:lead_time])
    reorder_point = lead_time_demand + safety_stock

    # 6. 判断是否需要补货
    available_stock = current_stock + in_transit
    if available_stock >= reorder_point:
        return None  # 无需补货

    # 7. 计算补货量
    order_cycle = 30  # 订货周期
    cycle_demand = sum(forecast[:order_cycle])
    order_quantity = cycle_demand + safety_stock - available_stock

    # 8. 应用约束条件
    order_quantity = apply_constraints(
        order_quantity,
        min_qty=moq,
        max_qty=get_warehouse_capacity(sku),
        budget=get_available_budget(sku)
    )

    # 9. 生成补货订单
    return ReplenishmentOrder(
        sku=sku,
        quantity=order_quantity,
        supplier_id=supplier.id,
        expected_arrival=date.today() + timedelta(days=lead_time),
        priority=calculate_priority(sku, available_stock, reorder_point)
    )

3.4 订单执行状态机

状态机图：

@startuml
skinparam backgroundColor transparent

title 补货订单状态机

[*] --> Created : 创建订单

Created --> PendingConfirm : 提交供应商
Created --> Cancelled : 取消

PendingConfirm --> Confirmed : 供应商确认
PendingConfirm --> Rejected : 供应商拒绝
PendingConfirm --> Cancelled : 超时取消

Rejected --> Created : 更换供应商
Rejected --> Cancelled : 放弃

Confirmed --> InProduction : 开始生产
Confirmed --> Cancelled : 取消

InProduction --> Shipped : 发货
InProduction --> PartialShipped : 部分发货
InProduction --> Delayed : 延期

Delayed --> Shipped : 恢复发货
Delayed --> Cancelled : 取消

PartialShipped --> Shipped : 补发完成
PartialShipped --> PartialReceived : 部分到货

Shipped --> InTransit : 物流运输中

InTransit --> Arrived : 到达仓库
InTransit --> Lost : 物流丢失

Lost --> Reshipped : 重新发货
Lost --> Cancelled : 索赔取消

Arrived --> Receiving : 入库中
Arrived --> QualityIssue : 质量问题

QualityIssue --> Receiving : 问题处理完成
QualityIssue --> Returned : 退货

Receiving --> Completed : 入库完成
PartialReceived --> Completed : 全部入库

Completed --> [*]
Cancelled --> [*]
Returned --> [*]

note right of Created
  初始状态
  记录订单基本信息
end note

note right of Confirmed
  供应商确认后
  锁定预期库存
end note

note right of Completed
  入库完成
  更新实际库存
end note

@enduml

正在加载图表...

订单执行时序图：

@startuml
skinparam backgroundColor transparent

title 订单执行流程 - 时序图

participant "决策服务" as Decision
participant "订单服务" as Order
database "订单DB" as OrderDB
participant "Kafka" as Kafka
participant "供应商服务" as Supplier
participant "库存服务" as Inventory
participant "监控系统" as Monitor

== 订单创建 ==
Decision -> Order: 创建补货订单请求
Order -> Order: 生成订单ID(雪花算法)
Order -> Order: 幂等性检查
Order -> OrderDB: 保存订单(状态=Created)
Order -> Kafka: 发布OrderCreated事件
Order --> Decision: 返回订单ID

== 提交供应商 ==
Order -> Supplier: 发送采购订单
Supplier -> Supplier: 调用供应商API
alt 供应商确认
    Supplier --> Order: 确认成功
    Order -> OrderDB: 更新状态=Confirmed
    Order -> Inventory: 预留库存空间
    Order -> Kafka: 发布OrderConfirmed事件
else 供应商拒绝
    Supplier --> Order: 拒绝(库存不足等)
    Order -> OrderDB: 更新状态=Rejected
    Order -> Kafka: 发布OrderRejected事件
end

== 物流跟踪 ==
loop 定时轮询
    Supplier -> Supplier: 查询物流状态
    Supplier -> Order: 更新物流信息
    Order -> OrderDB: 更新物流状态
    Order -> Kafka: 发布物流事件
end

== 入库处理 ==
Supplier -> Order: 到货通知
Order -> OrderDB: 更新状态=Arrived
Order -> Inventory: 触发入库流程
Inventory -> Inventory: 质检、上架
Inventory -> Order: 入库完成回调
Order -> OrderDB: 更新状态=Completed
Order -> Kafka: 发布OrderCompleted事件
Kafka -> Monitor: 消费事件
Monitor -> Monitor: 更新监控指标

@enduml

正在加载图表...

四、关键技术实现细节

4.1 部署架构

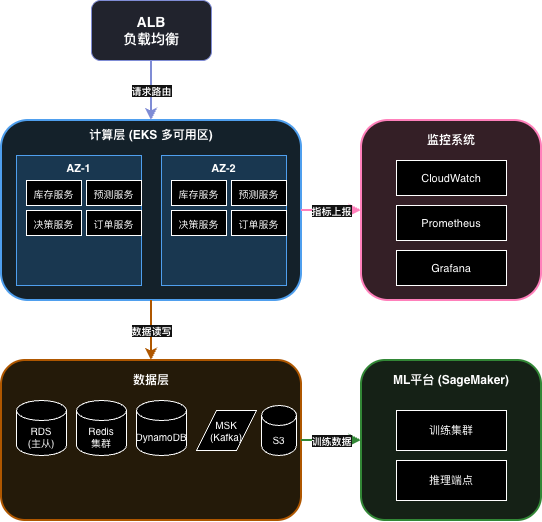

部署架构图：

4.2 高可用与容错设计

服务降级策略流程图：

@startuml
skinparam backgroundColor transparent

title 服务降级与熔断策略

start

:收到预测请求;

if (预测服务健康?) then (是)
    :调用ML模型推理;
    if (推理成功?) then (是)
        :返回预测结果;
    else (超时/失败)
        :触发熔断器;
        :使用降级策略;
    endif
else (熔断中)
    :使用降级策略;
endif

partition "降级策略" {
    if (Redis缓存有效?) then (是)
        :返回缓存预测;
    else (否)
        if (历史均值可用?) then (是)
            :返回历史30天均值;
        else (否)
            :返回类目平均值;
        endif
    endif
}

:记录降级指标;

stop

@enduml

正在加载图表...

五、系统监控与可观测性

监控体系架构图：

@startuml
skinparam backgroundColor transparent

title 监控体系架构

package "业务指标" #E8F5E9 {
    [预测准确率\nMAPE/WMAPE] as Accuracy
    [补货及时率] as Timeliness
    [库存周转率] as Turnover
    [缺货率] as Stockout
}

package "技术指标" #E3F2FD {
    [服务响应时间\nP99 Latency] as Latency
    [服务可用性\nSLA] as SLA
    [吞吐量\nQPS/TPS] as Throughput
    [错误率] as ErrorRate
}

package "基础设施" #FFF3E0 {
    [CPU/内存使用率] as Resource
    [磁盘IO] as DiskIO
    [网络流量] as Network
    [容器状态] as Container
}

database "Prometheus" as Prom
database "InfluxDB" as Influx
[Grafana] as Graf
[AlertManager] as Alert

Accuracy --> Influx
Timeliness --> Influx
Turnover --> Influx
Stockout --> Influx

Latency --> Prom
SLA --> Prom
Throughput --> Prom
ErrorRate --> Prom

Resource --> Prom
DiskIO --> Prom
Network --> Prom
Container --> Prom

Prom --> Graf
Influx --> Graf
Prom --> Alert

Alert --> [PagerDuty]
Alert --> [钉钉/Slack]

@enduml

正在加载图表...

六、技术总结

6.1 核心技术栈

层级	技术选型
数据采集	Kafka, Kinesis, Debezium (CDC)
流处理	Flink, Spark Streaming
批处理	Spark, EMR
存储	S3, Redshift, DynamoDB, Redis, InfluxDB
ML平台	SageMaker, TensorFlow/PyTorch
服务框架	Spring Boot, gRPC
容器化	Docker, Kubernetes (EKS)
服务网格	Istio
监控	Prometheus, Grafana, Jaeger, ELK

6.2 架构设计原则

数据驱动：一切决策基于数据，模型可解释
服务化：高内聚低耦合，独立部署迭代
异步优先：消息队列解耦，提升吞吐
可观测：全链路追踪，快速定位问题
可降级：核心功能保证可用，优雅降级

6.3 关键设计要点

数据一致性保障

库存扣减：分布式锁 + 最终一致性 + 补偿机制
订单创建：Saga模式处理分布式事务
幂等设计：雪花算法生成唯一ID

高并发处理

促销期峰值：限流、缓存预热、弹性伸缩
批量预测：T+1批量 + 热点商品实时微调
异步化：消息队列解耦，削峰填谷

模型工程化

模型服务化：TorchServe/TensorFlow Serving
版本管理：模型注册表 + 灰度发布
A/B测试：流量分割验证效果

6.4 系统演进路线

@startuml
skinparam backgroundColor transparent

title 系统演进路线

|阶段一：基础建设|
:规则引擎补货;
:人工设定阈值;
:定时批量执行;

|阶段二：智能化|
:引入ML预测;
:动态安全库存;
:自动化决策;

|阶段三：精细化|
:多任务学习;
:实时预测调整;
:多仓库协同优化;

|阶段四：自治化|
:端到端自动化;
:自适应参数调优;
:异常自动处理;

@enduml

正在加载图表...

参考资料

本文档旨在从技术角度深入分析亚马逊自动补货系统的架构设计与核心流程，为后端工程师理解大规模电商补货系统提供参考。
